安裝指南

安裝前準備

請遵循 SGUDA 智慧鎖的安裝指南。在開始之前,請檢查所需的工具和安裝步驟。

⚠注意

❌請勿使用電鑽進行作業
❌在完成安裝前請勿放入電池

適用規格

安裝適用規格

確保安裝時機體能與可以完全密合。
歡迎加入SGUDA官方LINE提供家門照片,將有專人為您評估。

 加入SGUDA官方LINE

適合單一手把形式的門

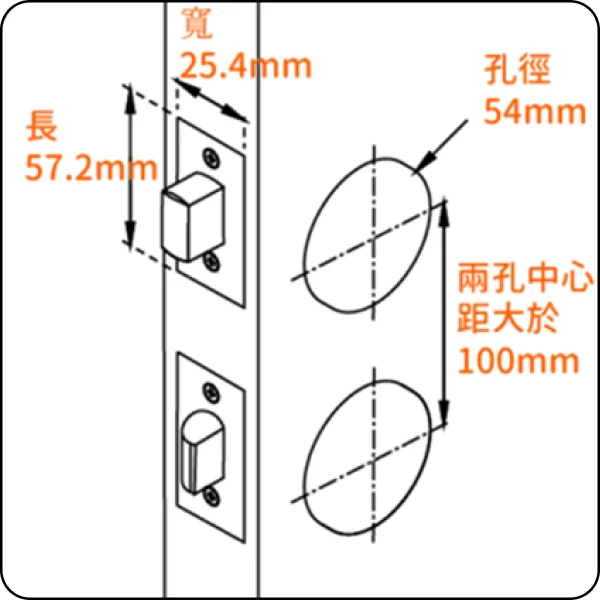

門把上方需挖一個孔徑 54mm 的洞以及側邊檔板:

  • 檔板孔徑 25.4mm
  • 檔板長 57.2mm
  • 檔板寬 25.4mm

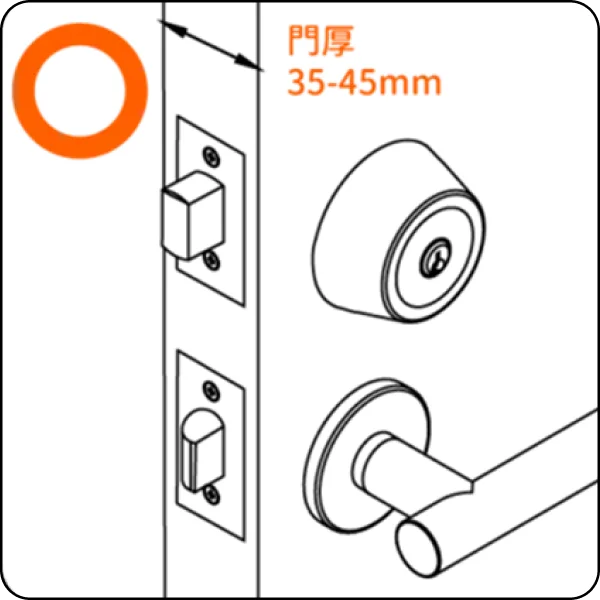

適合輔助鎖形式的門

不適合鎖匣形式的門

A.鑽孔教學

安裝前,請下載鑽孔模板並檢查所需尺寸。

a.鑽孔 54mm (2-1/8″)

b.鑽孔 25.4mm (1″)

門上

  • 鎖閂檔板:鑿長57.15mm (1-1/4″)
  • 寬 25.4mm (1″)
  • 深度4mm (5/32″) 之凹槽

門框

  • 中心鑽孔:25.4mm (1″),深25.4mm(1″)
  • 檔板凹槽:
    • 鑿長57.15mm (1-1/4″)
    • 寬25.4mm (1″)
    • 深度2mm (5/64″)之凹槽

B.鎖閂調整

旋轉鎖閂來調整鎖閂長度60mm/70mm

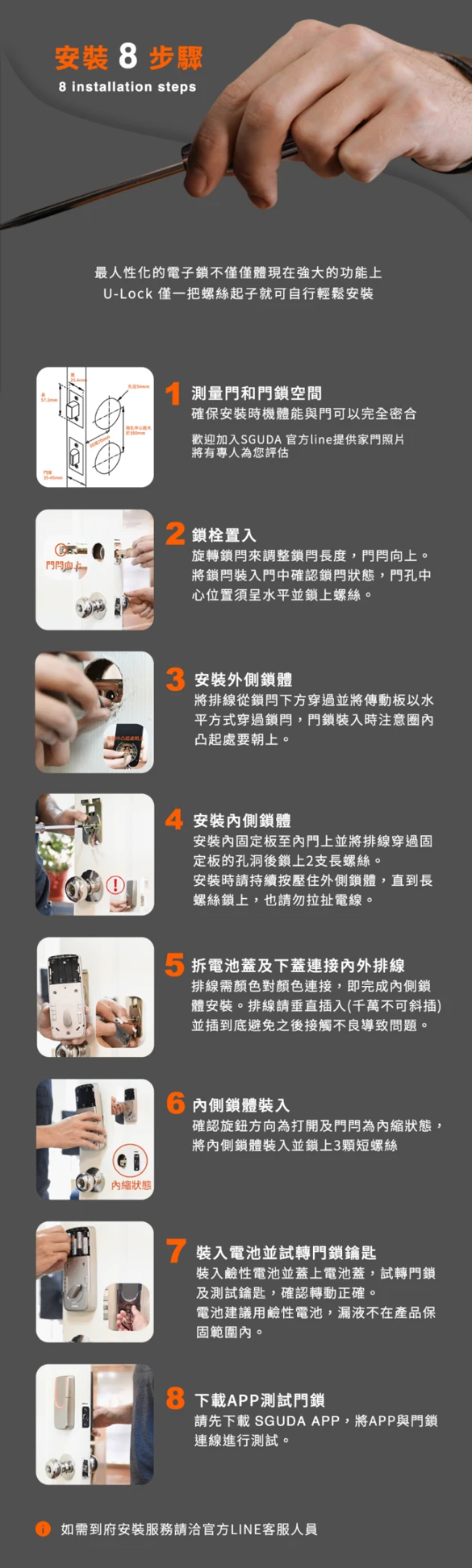

C.將 SGUDA 智慧鎖安裝在您的入口門上

請按照我們的逐步影片或是指南安裝您的 SGUDA 智慧鎖。

請遵循完整的安裝步驟,從門體準備到最終設定。

1. 測量門和門鎖空間

確保安裝時機體能與可以完全密合。
歡迎加入SGUDA官方LINE提供家門照片,將有專人為您評估。

 加入SGUDA官方LINE

2. 鎖閂置入

旋轉鎖閂來調整鎖閂長度,門閂向上。
將鎖閂裝入門中確認鎖閂狀態,門孔中心位置需呈水平並鎖上螺絲。

3. 安裝外側鎖體

將排線從鎖門下方穿過並將傳動板以水平方式穿過鎖門,門鎖裝入時注意圈內凸起處要朝上。

4. 安裝內側鎖體

安裝內固定板至內門上並將排線穿過固定板的孔洞後鎖上2支長螺絲。
安裝時請持續按壓住外側鎖體,直到長螺絲鎖上,也請勿拉扯電線。

5. 拆電池蓋及下蓋連接內外排線

排線需顏色對顏色連接,即完成內側鎖體安裝。
排線請垂直插入(千萬不可斜插)並插到底避免之後接觸不良導致問題。

6. 內側鎖體裝入

確認旋鈕方向為打開及門閂為內縮狀態,將內側鎖體裝入並鎖上3顆短螺絲。

7. 裝入電池並試轉門鎖鑰匙

裝入鹼性電池並蓋上電池蓋,試轉門鎖及測試鑰匙,確認轉動正確。
電池建議用鹼性電池,漏液不在產品保固範圍內。

8. 下載App測試門鎖

請先下載 SGUDA APP,將APP與門鎖連線進行測試。

Download the SGUDA App on the Apple App Store Download the SGUDA App on Google Play
